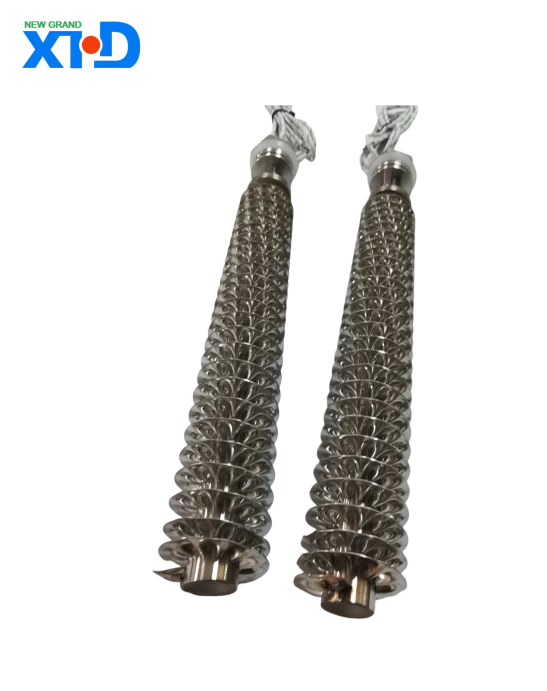

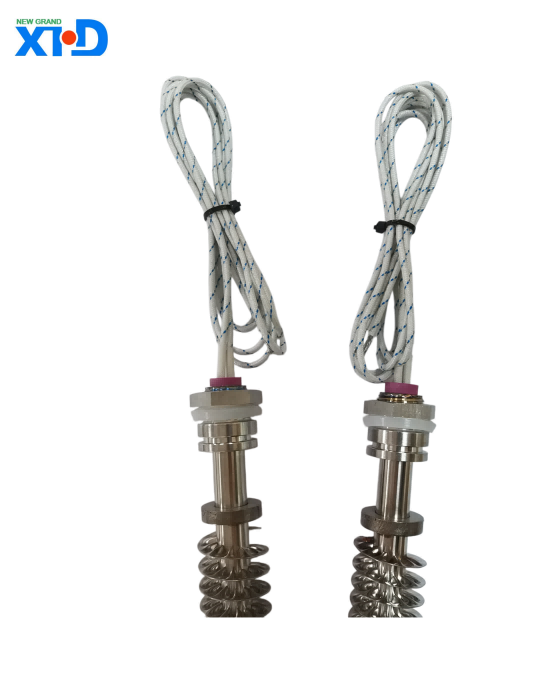

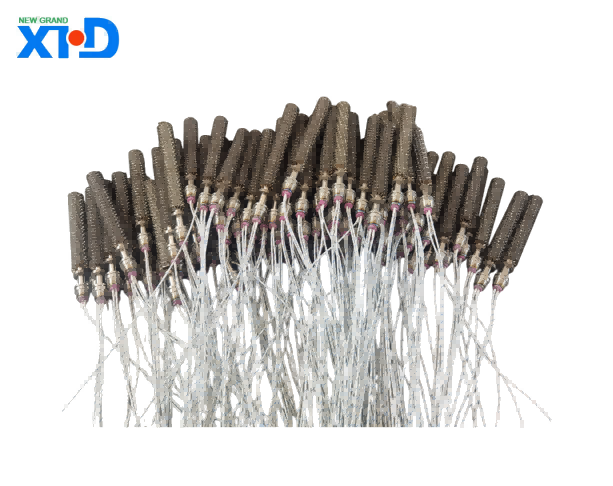

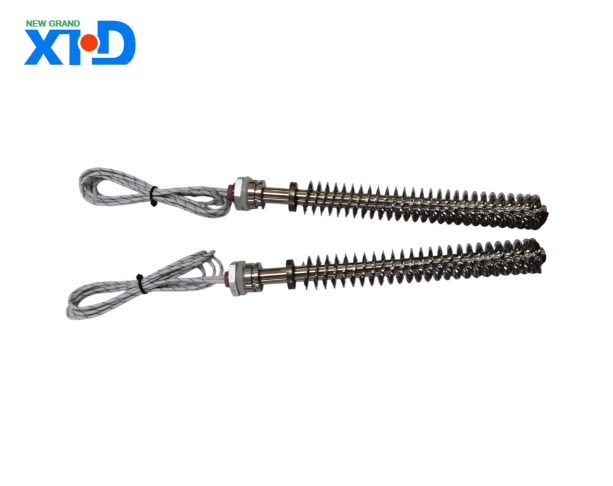

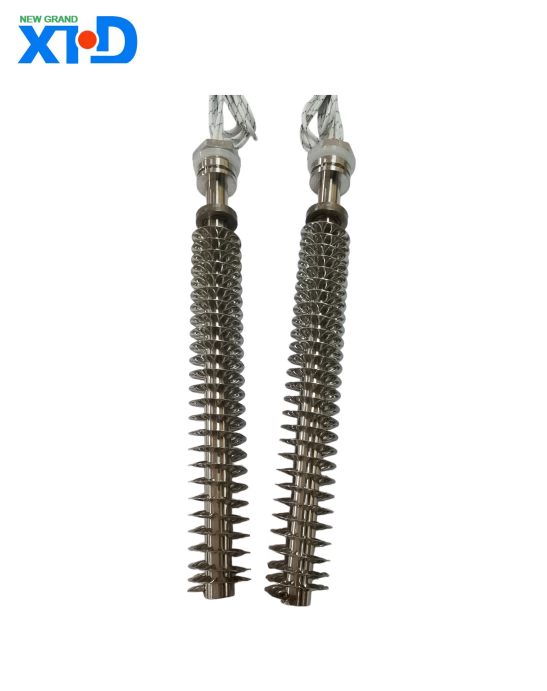

En lamelpatronvarmere er et varmeelement designet specielt til effektiv varmeoverførsel. Ved at tilføje varmeafledningsfinner til patronvarmerne, forbedres varmeoverførselsområdet og den termiske effektivitet betydeligt. Det er meget udbredt inden for mange områder såsom luftopvarmning, ovntørring, HVAC og industriel procesopvarmning. Produktet har karakteristika af kompakt struktur, nem installation og lang levetid. Det kan stabilt udsende varme under komplekse arbejdsforhold og opfylde de præcise temperaturkontrolbehov i forskellige scenarier.
Produktspecifikation for patronvarmere med finner
1、 Produktoversigt
En lamelpatronvarmere er et varmeelement designet specielt til effektiv varmeoverførsel. Ved at tilføje varmeafledningsfinner til patronvarmerne, forbedres varmeoverførselsområdet og den termiske effektivitet betydeligt. Det er meget udbredt inden for mange områder såsom luftopvarmning, ovntørring, HVAC og industriel procesopvarmning. Produktet har karakteristika af kompakt struktur, nem installation og lang levetid. Det kan stabilt udsende varme under komplekse arbejdsforhold og opfylde de præcise temperaturkontrolbehov i forskellige scenarier.
2、 Kerneparametre
（1） Vigtigste strukturelle parametre
Varmerørsektion: Sømløst rustfrit stålrør (304/316L valgfrit) bruges som skalmateriale, med rørdiametre, der dækker fire konventionelle specifikationer: 8 mm, 10 mm, 12 mm og 16 mm. Specialstørrelser kan tilpasses. Varmerørets effektive opvarmningslængdeområde er 100 mm til 2000 mm, og den ikke-opvarmende endelængde er fastsat til 50 mm for nem installation og fiksering. Indvendigt fyldt med magnesiumoxidpulver med høj densitet for at sikre isoleringsydelse og termisk ledningsevneeffektivitet. Den elektriske varmetråd er lavet af nikkel-chromlegeringsmateriale, som har stærk oxidationsmodstand og kan arbejde i højtemperaturmiljøer i lang tid.
Finnesektion: Finnematerialet er i overensstemmelse med varmerørets skal og er lavet af rustfrit stål. Aluminiumsfinner kan også tilpasses efter behov. Finnetypen er spiralviklet, og der er tre muligheder for finnehøjde: 15 mm, 20 mm og 25 mm. Finneafstanden er 5 mm, 8 mm og 10 mm, som kan justeres fleksibelt i henhold til kravene til varmeoverførsel. Findækningslængden af et enkelt varmerør er den samme som varmerørets effektive varmelængde, hvilket maksimerer udnyttelsen af varmeområdet for at forbedre varmeoverførselseffektiviteten.
（2） Elektriske parametre
Spænding og effekt: Understøtter flere spændingsspecifikationer, inklusive 220V enfaset og 380V trefaset, med et effektområde fra 500W til 10000W, og kan tilpasses efter faktiske varmebehov. Ved nominel spænding kan produktets termiske effektivitet nå over 90%, hvilket hurtigt kan omdanne elektrisk energi til termisk energi og overføre det til mediet.
Isoleringsydelse: Produktets kolde isoleringsmodstand er ≥ 500M Ω (500VDC), og den varme isoleringsmodstand er ≥ 1M Ω (ved driftstemperatur). Isoleringsmodstandsspændingen kan modstå 1500VAC/1 minut uden nedbrud eller overslag, hvilket sikrer elektrisk sikkerhed under brug.
Jordingsmodstand: Modstanden mellem jordingsterminalen og varmerørets hus er ≤ 0,1 Ω, hvilket effektivt forhindrer risikoen for lækage og sikrer operatørernes sikkerhed.
（3） Ydelsesparametre
Arbejdstemperatur: Den maksimale arbejdstemperatur på produktets overflade kan nå 600 ℃, og miljøtilpasningstemperaturområdet er -40 ℃ til 450 ℃. Den kan fungere stabilt i ekstreme miljøer såsom høje og lave temperaturer.
Temperaturstyringsnøjagtighed: Når den bruges sammen med eksternt temperaturstyringsudstyr, kan temperaturstyringsnøjagtigheden nå ± 1 ℃, hvilket opfylder behovene for højpræcisionsopvarmningsscenarier.
Levetid: Under normale brugs- og vedligeholdelsesforhold er produktet designet til at have en levetid på ≥ 10000 timer og har god holdbarhed og pålidelighed.
3、 Anvendeligt miljø
Medium miljø: Velegnet til opvarmning af rene medier såsom tør luft og inerte gasser. Hvis det bruges i miljøer, der indeholder ætsende, brandbare og eksplosive medier, skal specielle anti-korrosions- og eksplosionssikre behandlingsprodukter tilpasses.
Installationsmiljø: Det kan installeres i rum som ovne, luftkanaler, varmekamre osv. Installationsmetoderne omfatter flangefiksering, gevindforbindelse, beslagsstøtte osv. Det er nødvendigt at sikre god ventilation i installationspositionen for at undgå, at finner blokeres af snavs og påvirker varmeoverførselseffektiviteten.
Miljøforhold: Velegnet til miljøer med en højde på ≤ 2000m og en relativ luftfugtighed på ≤ 90% (ingen kondens). Undgå direkte brug i barske miljøer såsom stærke syrer, baser og meget støv. Træf om nødvendigt beskyttelsesforanstaltninger.
4、 Forholdsregler for installation og brug
Inspektion før installation: Før installation er det nødvendigt at bekræfte, at produktets udseende ikke er deformeret, finnerne ikke er beskadigede, og ledningsklemmerne ikke er løse. Kontroller, om produktparametrene matcher spændings- og strømkravene i brugsscenariet.
Installationskrav: Under installationen er det nødvendigt at sikre tilstrækkelig varmeafledningsplads omkring varmerøret og finnerne og undgå direkte kontakt med brændbare og eksplosive materialer. Flangen eller gevindforbindelsen skal være godt forseglet for at forhindre medium lækage. Jordingsterminalen skal være pålideligt jordet for at sikre elektrisk sikkerhed.
Anvendelse: Før opstart er det nødvendigt at bekræfte, at mediecirkulationen eller ventilationssystemet kører normalt for at undgå tør forbrænding og produktskade. Opvarmningsprocessen bør være gradvis for at undgå pludselige højeffektstød. Overvåg regelmæssigt temperatur og elektriske parametre under brug, og luk straks ned for inspektion, hvis der konstateres abnormiteter.
Vedligeholdelse: Rengør regelmæssigt støv og snavs på overfladen af finnerne for at holde dem rene og sikre varmevekslingseffektivitet. Når produktet ikke er i brug i længere tid, skal det placeres i et tørt og ventileret miljø for at undgå fugt og rust.
5、 Kvalitetsstandarder og certificering
Produktet er fremstillet strengt i overensstemmelse med den nationale standard GB/T 23150-2008 "Tubular Electric Heating Elements", og har bestået ISO9001 kvalitetsstyringssystem certificering. Nogle specielle modeller kan give internationale certificeringer såsom CE og UL for at sikre, at produktkvaliteten opfylder kravene i relevante indenlandske og udenlandske standarder.
6、 Tilpassede tjenester
Til specielle brugsscenarier og krav kan der leveres skræddersyede ydelser, herunder varmerør og finner af specielle størrelser, skaller og finner af forskellige materialer, specielle spændings- og effektkombinationer, anti-korrosions- og eksplosionssikre behandlinger osv. Kundetilpassede produkter kræver forudgående kommunikation af tekniske parametre og krav, bekræftelse inden produktion.
