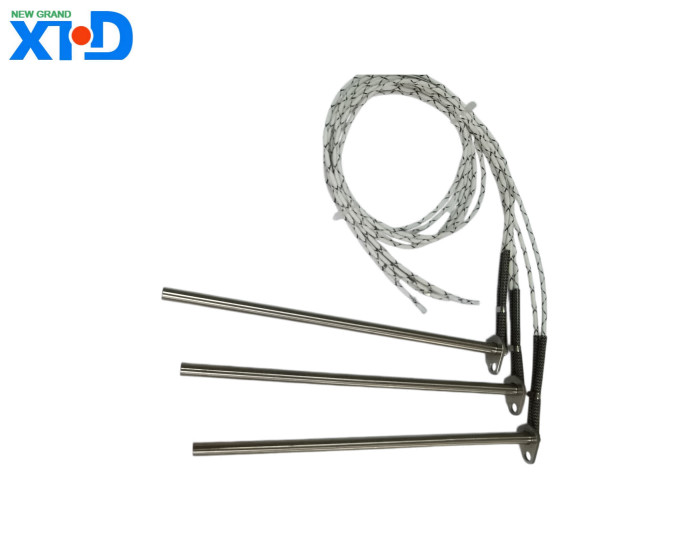

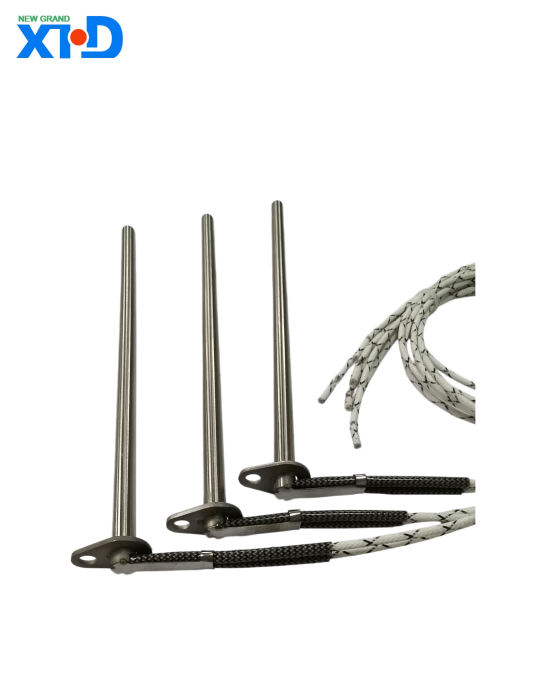

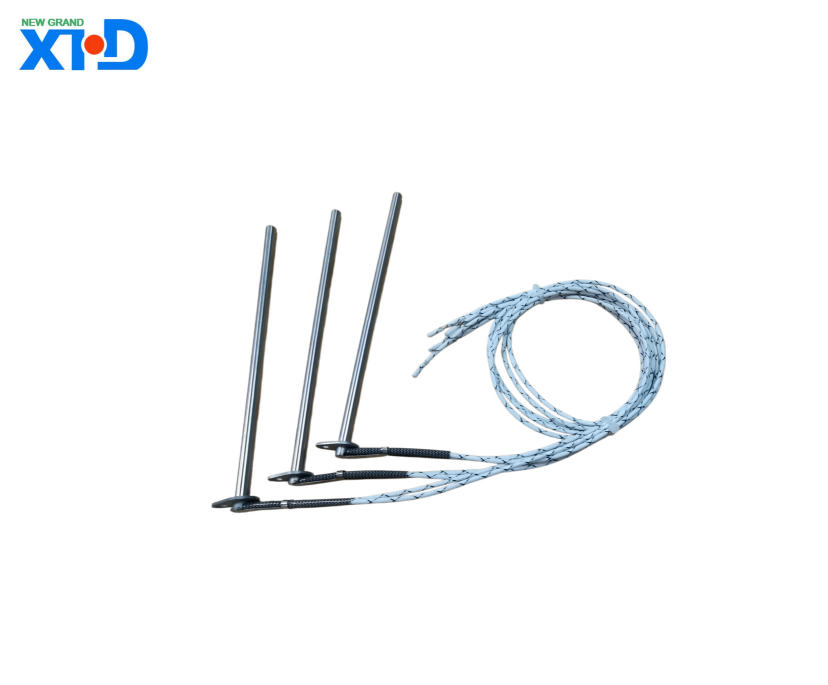

Patronvarmer af sideudløbstype er et effektivt og kompakt elektrisk varmeelement, der vedtager en enkelt endevarmestruktur. Udløbsenden er ført ud fra siden, velegnet til scenarier med begrænset installationsplads og høje krav til varmenøjagtighed. Produktet har karakteristika for hurtig opvarmning, høj termisk effektivitet og lang levetid og er meget udbredt inden for mange områder som formopvarmning, plastikmaskiner, medicinsk udstyr, fødevareforarbejdning mv.
Produktspecifikation for patronvarmer af sideudgangstype
1、 Produktoversigt
Patronvarmer af sideudløbstype er et effektivt og kompakt elektrisk varmeelement, der vedtager en enkelt endevarmestruktur. Udløbsenden er ført ud fra siden, velegnet til scenarier med begrænset installationsplads og høje krav til varmenøjagtighed. Produktet har karakteristika for hurtig opvarmning, høj termisk effektivitet og lang levetid og er meget udbredt inden for mange områder som formopvarmning, plastikmaskiner, medicinsk udstyr, fødevareforarbejdning mv.
2、 Tekniske parametre
（1） Elektriske parametre
Spændingsspecifikationer: Understøtter tilpasning af flere spændinger, inklusive almindelige specifikationer såsom 110V, 220V og 380V. Specielle spændingsprodukter kan også leveres i henhold til kundernes behov for at opfylde de elektriske krav i forskellige regioner og udstyr.
Effektområde: Strømdækningen spænder fra 100W til 10000W og kan tilpasses nøjagtigt i henhold til varmeobjektets volumen, materiale og varmebehov, hvilket sikrer varmeeffekt og undgår energispild.
Modstandsværdi: Beregnet baseret på spændings- og effektparametre, modstandsværditolerancen kontrolleres inden for ± 5% for at sikre stabiliteten og konsistensen af elektrisk ydeevne.
Isolationsmodstand: Under normale forhold er isolationsmodstanden ≥ 1000M Ω; efter vådvarmetesten er isolationsmodstanden ≥ 10M Ω, hvilket effektivt forhindrer risikoen for lækage og sikrer elektrisk sikkerhed.
Spændingsmodstand: Den kan modstå en spændingstest på 1500V/50Hz i 1 minut uden sammenbrud eller flashover, hvilket sikrer pålidelig drift af produktet i komplekse elektriske miljøer.
（2） Strukturelle parametre
Specifikationer for rørdiameter: Almindelige rørdiametre omfatter 6 mm, 8 mm, 10 mm, 12 mm, 16 mm osv. Specielle rørdiametre kan også tilpasses efter kundens behov for at rumme forskellige installationsåbninger.
Varmerørlængde: Varmesektionens længdeområde er 50 mm-2000 mm, og den samlede længde kan justeres i henhold til det faktiske installationsrum, der fleksibelt opfylder layoutkravene for forskelligt udstyr.
Udgående metode: Ved at vedtage et sideudgående design er længden af den udgående ende generelt 100 mm -300 mm, og forskellige specifikationer for udgående ledninger kan udstyres, såsom silikonetråd, PTFE-tråd osv., for at tilpasse sig forskellige arbejdsmiljøtemperaturer og isoleringskrav.
Materialevalg
Rørmaterialer: hovedsageligt lavet af rustfrit stål 304, rustfrit stål 316L, sømløse kobberrør og andre materialer. Rustfrit stål 304 har god korrosionsbestandighed og termisk ledningsevne, velegnet til generelle miljøer; Rustfrit stål 316L fungerer godt i barske ætsende miljøer såsom stærke syrer og baser; Sømløse kobberrør har fremragende varmeledningsevne og er velegnede til scenarier, der kræver ekstremt høje opvarmningshastigheder.
Varmetråd: Der anvendes importeret nikkel-chromlegering varmetråd, som har fordelene ved høj temperaturstyrke, god oxidationsmodstand og lang levetid. Det kan opretholde stabil varmeydelse i langsigtede højtemperaturarbejdsmiljøer.
Isoleringsfyldningsmateriale: Der vælges magnesiumoxidpulver med høj densitet, som har fremragende isolerings- og varmeledningsevneegenskaber og effektivt kan overføre den varme, der genereres af varmetråden, til rørets overflade, samtidig med at det sikres elektrisk isolering mellem varmetråden og røret.
3、 Ydeevneegenskaber
Effektiv opvarmning: Den enkeltstående varmestruktur kombineret med varmeledninger af høj kvalitet har en termisk effektivitet på over 90%, som hurtigt kan konvertere elektrisk energi til termisk energi, opnå hurtig opvarmning af varmeobjektet, forkorte arbejdscyklussen og forbedre produktionseffektiviteten.
Ensartet temperatur: Gennem optimeret strukturelt design og præcise fremstillingsprocesser sikres temperaturfordelingen på overfladen af varmerøret ensartet, med en temperaturforskel kontrolleret inden for ± 5 ℃, hvilket effektivt undgår deformation og beskadigelse af varmeobjektet på grund af lokal overophedning og sikrer stabiliteten af produktkvaliteten.
Stærk holdbarhed: Varmetråden vedtager en viklingsproces og gennemgår streng udglødningsbehandling for at eliminere intern belastning og forbedre vibrationsmodstanden; Overfladen af røret er specielt behandlet for at øge slidstyrken og korrosionsbestandigheden, og produktets normale levetid kan nå mere end 10.000 timer.
Sikker og pålidelig: Flere isoleringsbeskyttelsesdesigns, herunder magnesiumoxid-pulverisolering, udledningsisoleringsmuffer osv., forhindrer effektivt lækageulykker i at opstå; Samtidig har produktet overophedningsbeskyttelsesfunktion og kan udstyres med temperatursensorer og temperaturkontrolenheder i henhold til kundens behov, hvilket opnår præcis kontrol af opvarmningsprocessen.
4、 Anvendelsesområde
Formindustri: Anvendes til opvarmning af plastforme, trykstøbeforme, gummiforme osv., kan det hurtigt øge formtemperaturen, sikre produktstøbningskvalitet og forkorte formningscyklussen.
Plastmaskiner: Anvendes i sprøjtestøbemaskiner, ekstrudere, blæsestøbemaskiner og andet udstyr til opvarmning af tønde, dyse og andre dele for at sikre ensartet smeltning og stabil ekstrudering af plastråmaterialer.
Medicinsk udstyr: Anvendes i medicinsk desinfektionsudstyr, inkubatorer med konstant temperatur, blodanalysatorer osv., der giver et stabilt og nøjagtigt opvarmningsmiljø for at opfylde de strenge temperaturkontrolkrav på det medicinske område.
Fødevareforarbejdning: Anvendes i madbagningsudstyr, drikkevarepåfyldningsudstyr, slikproduktionsudstyr osv., til opvarmning, isolering og andre processer for at sikre temperaturstabilitet og sikkerhed under fødevareforarbejdning.
Andre felter: Det kan også anvendes til kemisk udstyr, fremstilling af elektroniske komponenter, rumfart og andre områder, hvilket giver pålidelige varmekilder til forskellige opvarmningsprocesser.
5、 Forholdsregler for installation og brug
（1） Installationskrav
Før installation er det nødvendigt at sikre, at størrelsen af installationshullet passer til diameteren af varmerøret, og frigangen er generelt kontrolleret mellem 0,1 mm og 0,2 mm for at undgå, at varmerøret ryster på grund af overdreven frigang eller installationsbesvær forårsaget af utilstrækkelig frigang.
Håndter med forsigtighed under installationen for at undgå kollision eller stød på varmerøret, forhindre deformation af rørmaterialet eller brud på den indvendige varmetråd.
Den udgående ende skal beskyttes mod ydre kræfter såsom spænding og drejningsmoment, og den udgående ledning skal være korrekt fastgjort for at forhindre løse ledninger forårsaget af langvarig vibration.
Varmerøret skal sættes helt ind i det indre af den opvarmede genstand, så det sikres, at varmesektionen er i kontakt med varmemediet for at undgå tør forbrænding.
（2） Forholdsregler ved brug
Før første brug skal varmerørets isolationsmodstand og spændingsmodstand kontrolleres for at sikre, at produktet er fri for skader, lækage og andre problemer.
Egnede elledninger og kontrolafbrydere skal udstyres i henhold til varmerørets effekt- og spændingsparametre for at undgå overophedning og afbrænding af ledningen på grund af overbelastning.
Under brug bør tør afbrænding af varmerøret undgås. Den skal drives med elektricitet i nærværelse af et varmemedium (såsom luft, væske, fast stof osv.), ellers kan det få varmerøret til at overophede og brænde ud.
Inspicer varmerøret regelmæssigt, inklusive visuel inspektion, isolationsmodstandstest osv. Hvis der konstateres unormale forhold såsom korrosion, deformation eller lækage på overfladen, skal brugen stoppes og udskiftes rettidigt.
Under brug af varmerør bør kontakt med brændbare, eksplosive og stærkt ætsende stoffer undgås for at forhindre sikkerhedsuheld eller produktskade.
6 、 Kvalitetssikring
Produktet er produceret og inspiceret strengt i overensstemmelse med ISO9001 kvalitetsstyringssystem standard. Fra indkøb af råvarer, produktion og forarbejdning til levering af færdige produkter er hvert led strengt kontrolleret for at sikre, at produktkvaliteten lever op til standardkravene.
Produktet leveres med en 12-måneders kvalitetssikringsperiode fra fremstillingsdatoen. I løbet af garantiperioden, hvis nogen skade er forårsaget af produktkvalitetsproblemer, vil vores virksomhed erstatte det for kunden gratis; Hvis problemet er forårsaget af ukorrekt brug eller menneskelig skade fra kundens side, vil vores virksomhed levere en betalt erstatningsservice.
