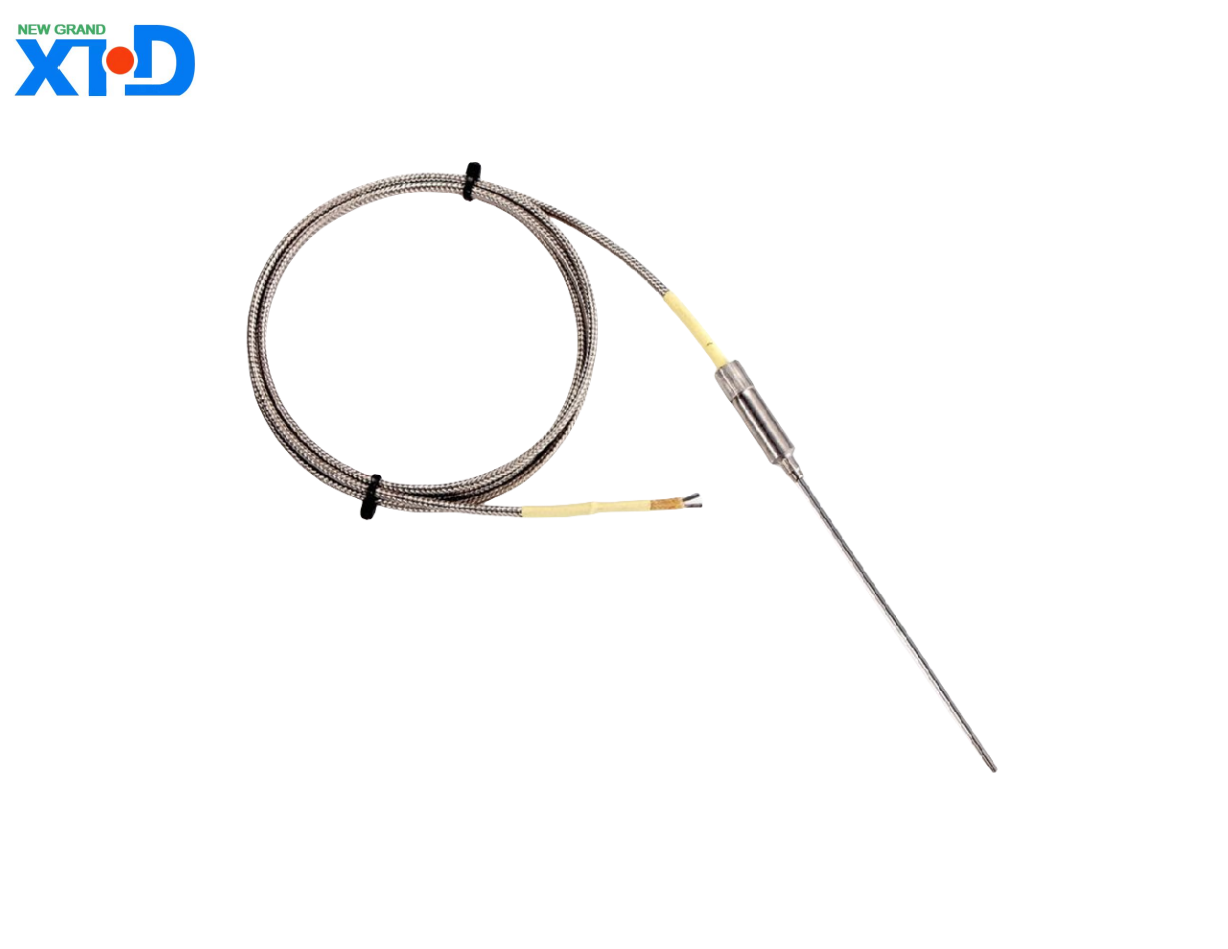

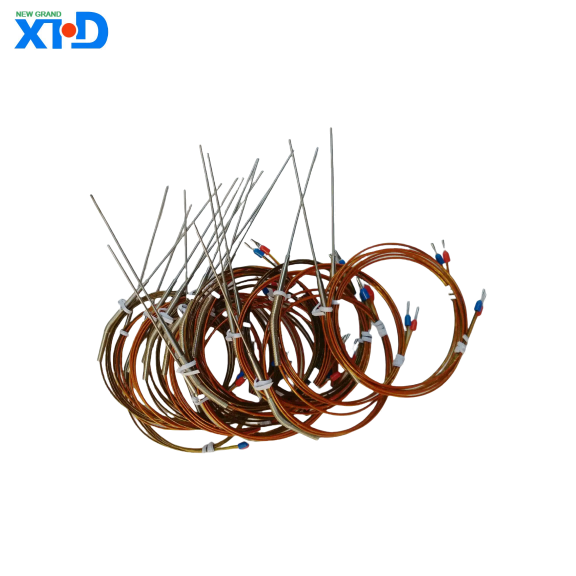

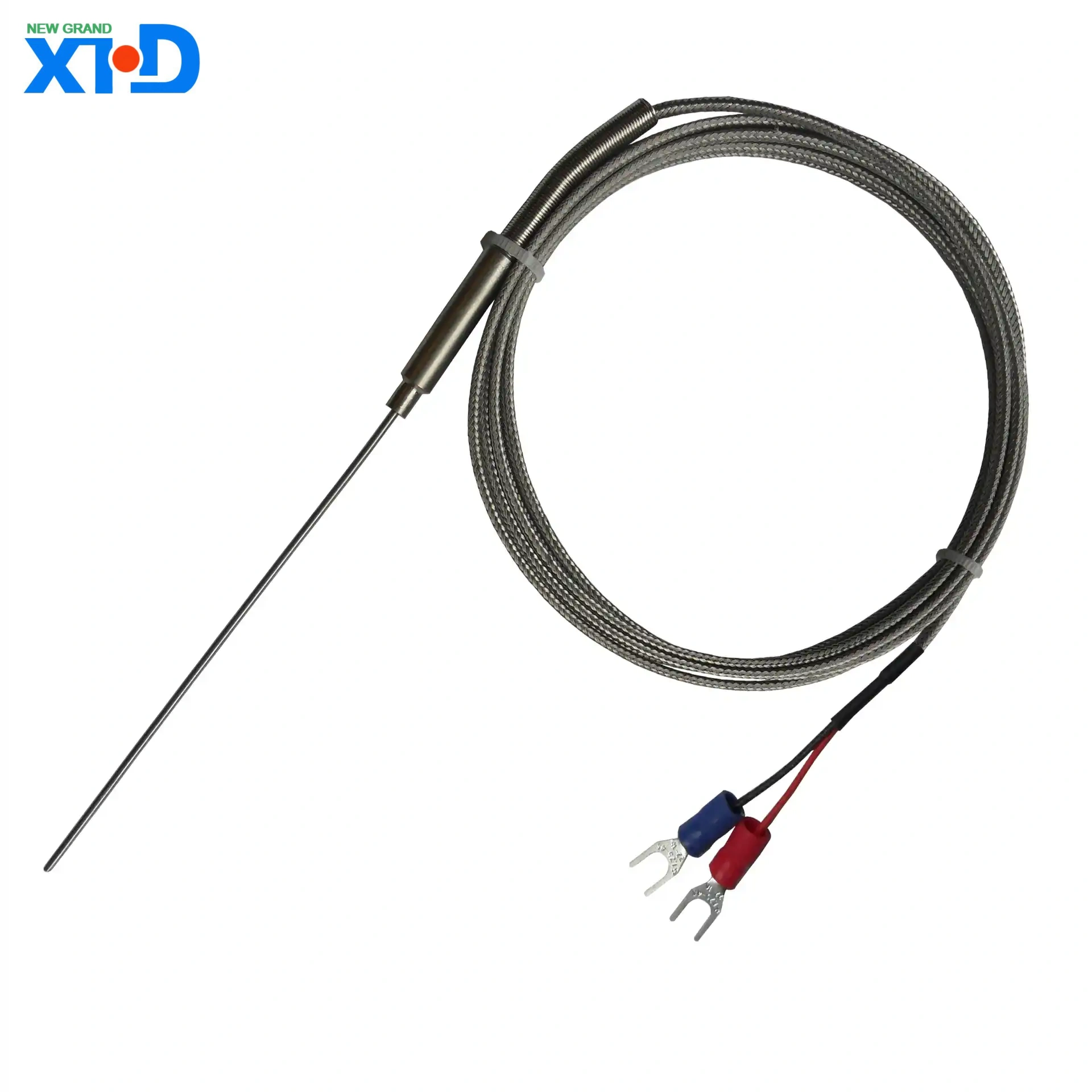

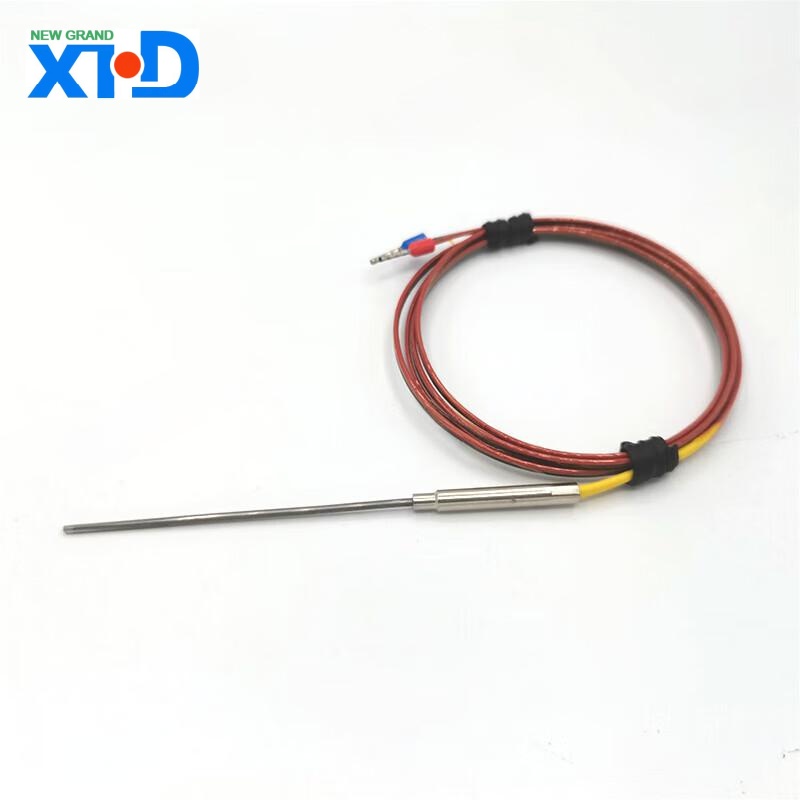

Termoelementet J-type er en temperatursensor baseret på princippet om termoelektrisk effekt, der består af to ledermaterialer: jern (Fe) og kobbernikkellegering (CUNI). Dets arbejdstemperaturområde er fra 0 ° C til 750 ° C (op til 1000 ° C på kort tid), og det har egenskaberne ved lave omkostninger, høj følsomhed og god stabilitet. Det er vidt brugt til temperaturmåling og kontrol i industrier, videnskabelig forskning, energi og andre felter.
Detaljeret produktindførelse af J-type termoelement
1 、 Produktoversigt
Termoelementet J-type er en temperatursensor baseret på princippet om termoelektrisk effekt, der består af to ledermaterialer: jern (Fe) og kobbernikkellegering (CUNI). Dets arbejdstemperaturområde er fra 0 ° C til 750 ° C (op til 1000 ° C på kort tid), og det har egenskaberne ved lave omkostninger, høj følsomhed og god stabilitet. Det er vidt brugt til temperaturmåling og kontrol i industrier, videnskabelig forskning, energi og andre felter.
2 、 Produktfunktioner
Bredt temperaturområde
Standard temperaturmålingsområde: 0 ° C til 750 ° C med en kortvarig temperaturtolerance på op til 1000 ° C (kræver specielt beskyttelseshus).
Velegnet til medium til høje temperaturscenarier, der især udviser fremragende ydelse til reduktion af atmosfærer.
Høj følsomhed og responshastighed
Den termoelektriske koefficient er ca. 50-55 μ V/° C, og følsomheden er signifikant højere end for K-Type-termoelementer, hvilket gør den velegnet til at detektere små temperaturændringer.
Hurtig responstid (i millisekunder), velegnet til dynamisk temperaturovervågning.
Økonomisk og praktisk
Omkostninger til lav råmateriale, høj omkostningseffektivitet, der er egnet til store industrielle applikationer.
Miljøtilpasningsevne
Resistent over for at reducere atmosfæren: stabil til reduktion af gasser såsom brint og kulilte.
Ikke egnet til stærkt oxiderende miljøer: Jern er tilbøjelig til oxidation ved høje temperaturer og skal bruges sammen med beskyttende ærmer.
Standardisering og kompatibilitet
Sammenlignet med internationale standarder (IEC 584-3, ASTM E230) og kompatible med mainstream temperaturstyringsinstrumenter.
3 、 Tekniske parametre
Parameterspecifikationer
Temperaturmålingsområde: 0 ° C til 750 ° C (konventionel)
Kortvarig temperaturresistensgrænse på 1000 ° C (kræver særlig beskyttelsesskede)
Nøjagtighedsniveau ± 2,2 ° C eller ± 0,75% (IEC -standard)
Specifikation af tråddiameter 0,2 mm til 3,2 mm (tilpasses)
Isoleringsmateriale glasfiber ptfe 、 keramik
Kappe Materiale: 304/316 Rustfrit stål, Inconel osv.
Output Signal Millivolt Level Spænding (MV)
4 、 Applikationsfelter
Industriel processtyring
Metallurgisk industri: Temperaturovervågning af høje temperaturovne og varmebehandlingsudstyr.
Petrokemisk industri: Temperaturmåling af reduktion af atmosfære i rørledninger og reaktionsfartøjer.
Energi og elektricitet
Kedelforbrændingskammer og gasturbinudstødningstemperaturovervågning.
Madbehandling
Temperaturkontrol af bageudstyr og steriliseringstanke (kræver beskyttelsesdæksler i fødevarekvalitet).
Laboratorieundersøgelser
Testning af høj temperaturpræstation af materialer og miljøsimuleringseksperimenter.
5 、 Installations- og brugsforholdsregler
Installationskrav
Undgå langvarig brug i stærkt oxidation af atmosfærer (såsom iltrige miljøer).
Bøjningsradiusen skal være ≥ 5 gange ledningsdiameteren for at forhindre termoelements trådbrud.
Den kolde ende (reference ende) skal opretholde temperaturstabilitet eller bruge et koldt endekompensationskredsløb.
Vedligeholdelsesforslag
Regelmæssig kalibrering (anbefales hver 6-12 måned).
Kontroller, om den beskyttende kappe er korroderet eller beskadiget, og udskift den hurtigt.
Almindelig fejlhåndtering
Signaldrift: kan være forårsaget af oxidation, og termoelementet skal udskiftes, eller den beskyttende ærme skal opgraderes.
Åbn kredsløbsfejl: Kontroller, om ledningsterminalerne eller termoelementsledningerne er brudt.
6 、 Selection Guide
Vælg følgende konfiguration baseret på faktiske behov:
Temperaturområde: Konventionel type (0-750 ° C) eller høj temperaturtype (med keramisk kappe).
Miljømedium: Bare trådtype er valgt til reduktion af gasmiljø, og hylster i rustfrit stål vælges til ætsende miljø.
Installationsmetoder: gevindfiksering, installation af flange eller fleksibel sonde.
Outputgrænseflade: Standard koblingsboks, luftfartsstik eller trådløs transmissionsmodul (tilpasset).
7 、 Efter salgstjeneste og support
Garantiperiode: 12 måneder (ikke menneskelig skade).
Teknisk support: Giv installationsvejledning, fejldiagnose og kalibreringstjenester.
Tilpasset service: Understøtter ikke-standardstørrelser, specielle kappematerialer eller udvidelsestregningsdesign.
Oversigt
Termoelementer i J-type er et ideelt valg til måling af medium til høje temperaturmåling på grund af deres høje omkostningseffektivitet, fremragende tilpasningsevne til at reducere atmosfærer og hurtige responskarakteristika. Korrekt valg og standardiseret installation kan sikre sin langsigtede stabile drift og imødekomme de forskellige behov inden for industrielle og videnskabelige forskningsområder.
Hvis du har brug for yderligere tekniske parametre eller tilpassede løsninger, bedes du kontakte vores ingeniørteam!
