PI varmeplade

I. Produktoversigt

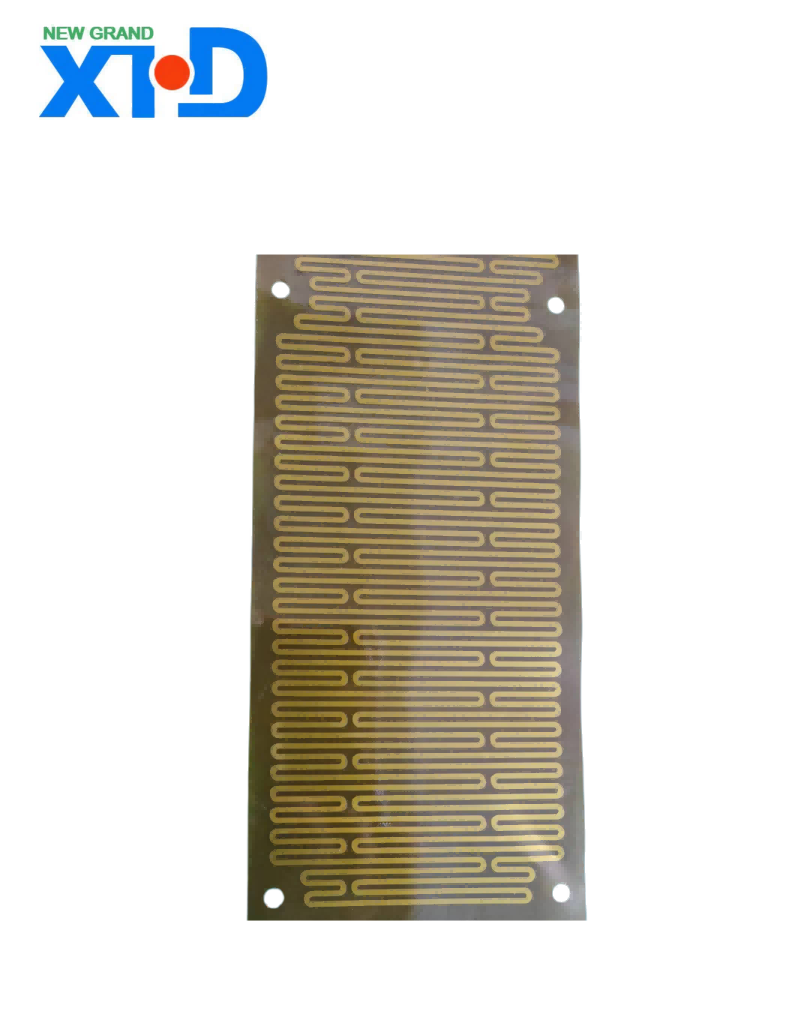

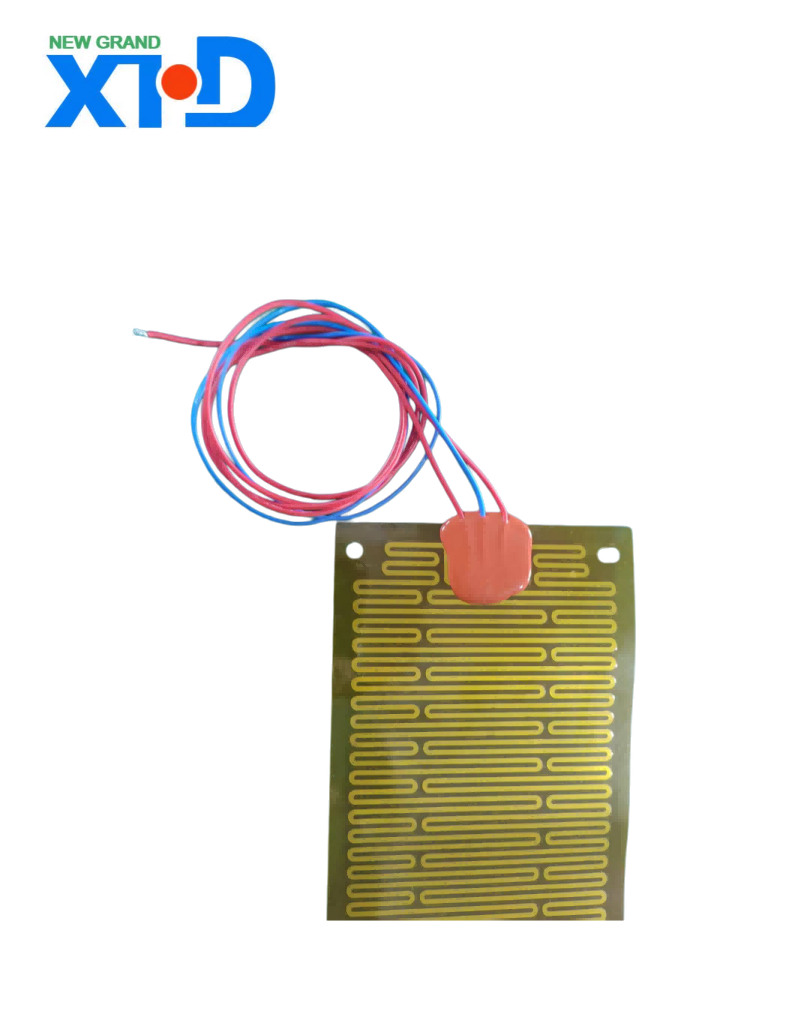

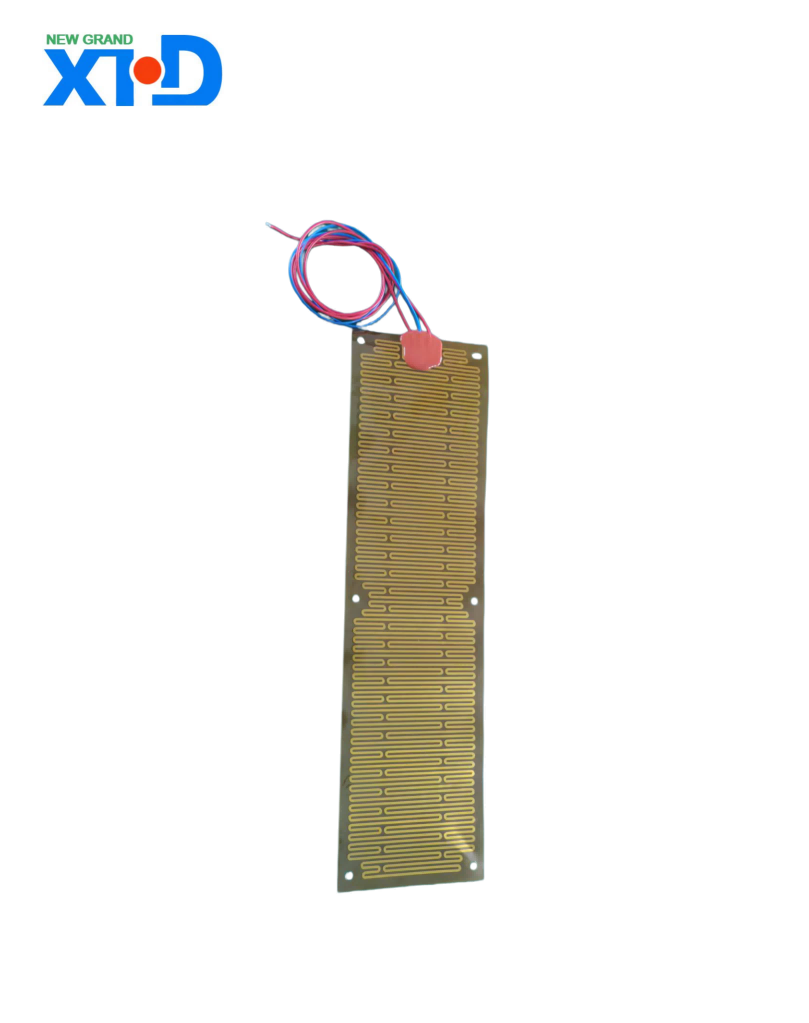

PI varmeplade, også kendt som polyimidfilm elektrisk varmefilm, er et fleksibelt elektrisk varmeelement lavet af polyimidfilm som den ydre isolator og metalfolie, metaltråd eller nikkel-chromlegering ætset varmeplade som det indre ledende varmelegeme, som er termisk bundet under høj temperatur og tryk. Dette produkt, med dets egenskaber af blødhed og bøjelighed, ultratyndhed, ensartet opvarmning, god isolering og høj temperaturbestandighed, er blevet meget brugt inden for forskellige områder såsom rumfart, industri, medicinsk udstyr, forbrugerelektronik, ny energi og biludstyr. Det kan opnå hurtig opvarmning og præcis temperaturkontrol, hvilket giver pålidelig temperaturbeskyttelse til udstyr inden for forskellige områder.

II. Produktmodeller og klassificering (I) Klassificering efter temperaturmodstandsniveau Konventionelle PI-varmeplader: Med en langsigtet driftstemperatur på op til 200 ℃ er de velegnede til de fleste scenarier med moderate temperaturkrav, såsom batteriopvarmning i forbrugerelektronik og patientopvarmningsenheder i medicinsk udstyr.

Højtemperatur PI-varmeplade: Det kan modstå temperaturer op til 300 ℃ og kan opretholde langvarig eksponering til 250 ℃, hvilket er førende i branchen. Den er velegnet til elektriske varmeprodukter, der kræver høje varmetemperaturer, såsom glattejern, instant varme kopper, kaffemaskiner og dampstrygejern.

(2) Klassificeret efter anvendelsesområde: Specielle PI-varmeplader til rumfarts- og militærindustri: Certificeret i henhold til GJB9001C-2017 national militær standard, de besidder tilpasningsevne til ekstreme temperaturmiljøer og modstandsdygtighed over for vibrationer og stød, hvilket gør dem velegnede til termiske styringssystemer i rumfartsudstyr såsom polar kredsløb/geostationære kredsløbs-satellitter og Long March-serie bæreraketter.

PI-varmeark dedikeret til nye energikøretøjer: Det bruges primært til opvarmning og isolering af lithiumbatteripakker, hvilket sikrer batteriets normale op- og afladningsydelse i miljøer med lav temperatur. Det kan også anvendes til scenarier som afrimning af bakspejl og sædevarme.

PI-varmeark dedikeret til medicinsk udstyr: Det kan bruges til opvarmning af kirurgiske instrumenter, patientopvarmningsanordninger, blodanalysatorer og andet medicinsk udstyr, der opfylder kravene til præcis temperaturkontrol og hygiejnesikkerhed i medicinske scenarier.

PI-varmeplade til forbrugerelektronik: velegnet til batteriopvarmning og skærmafdugning af enheder som smartphones og tablet-computere, samt skønheds- og frisørudstyr som glattejern, krøllejern og skønhedsinstrumenter.

III. Tekniske kerneparametre (I) Parametre for elektrisk ydeevne Driftsspænding: 0 - 480V, kan tilpasses i henhold til forskellige applikationsscenarier for at opfylde spændingskravene for forskellige enheder.

Effekttæthed: Overfladeeffekttætheden på konventionelle modeller kan nå op på 7,8 W/cm², og nogle produkter kan justeres inden for området 0,15 - 7,8 W/cm² i henhold til specifikke behov, hvilket sikrer effektiv opvarmning i trange rum.

Isolationsmodstand: ≥500Ω. For nogle avancerede produkter er den dielektriske styrke ved UDC 500V ≥ 200MΩ, hvilket viser fremragende elektrisk isoleringsydelse og sikrer sikker brug.

Elektrisk modstand: UAC ≥ 2000V, i stand til at modstå højspændingsstød og dermed undgå sikkerhedsulykker forårsaget af elektriske fejl.

Modstandstolerance: Den nominelle værdi er ±10%, og tolerancen for nogle produkter kan være så lav som ±2%, hvilket sikrer stabiliteten og konsistensen af ​​varmeeffekten.

(II) Termiske ydeevneparametre Driftstemperaturområde: Den langsigtede driftstemperatur for den konventionelle type er ≤232℃, med et lavt temperaturområde ned til -60℃; højtemperaturtypen kan modstå temperaturer op til 300 ℃ og kan fungere ved temperaturer op til 250 ℃ i længere perioder, hvilket gør den velegnet til ekstremt barske temperaturmiljøer.

Opvarmningshastighed: Nogle produkter kan opvarmes hurtigt på så lidt som 20 sekunder, hvilket er i stand til hurtigt at omdanne elektrisk energi til termisk energi for hurtig temperaturstigning.

Temperaturensartethed: Ved anvendelse af en plan opvarmningsmetode er varmefordelingen ensartet, hvilket sikrer, at temperaturforskelle på den opvarmede overflade holdes inden for et snævert område, hvilket opfylder scenarier med høje krav til temperaturensartethed.

(III) Mekaniske ydeevneparametre: Tykkelse: Typisk i området fra 0,13 til 0,4 mm, med konventionelle produkter med en tykkelse på ca. 0,2 mm. Nogle ultratynde produkter kan have en tykkelse så lav som 0,08 mm. Det lette og tynde design giver mulighed for et lille fodaftryk, hvilket letter installation og integration.

Vægt: ≤278 g/m², med en vægt på kun 0,023 - 0,037 g/cm², hvilket effektivt reducerer den samlede vægt af udstyr, især velegnet til vægtfølsomme applikationer inden for rumfart, forbrugerelektronik og andre områder.

Bøjningsradius: Den kan nå et minimum på 1,0 mm, har fremragende fleksibilitet, kan bøjes og foldes og kan endda tilpasse sig overfladen på genstande af forskellige former, tilpasset til en lang række komplekse installationsmiljøer.

Levetid: Op til 60.000 timer, hvilket væsentligt overstiger traditionelle varmeledninger. Velegnet til applikationer med høj pålidelighed, hvilket reducerer omkostningerne til vedligeholdelse af udstyr.

IV. Produktstruktur og fremstillingsproces (I) Produktstruktur PI-varmeplader har typisk en trelagsstruktur. Det første og tredje lag er polyimid (PI) filmisoleringslag, med tykkelser generelt fra 0,05 til 0,08 millimeter, hvilket giver fremragende elektrisk isolering og mekaniske beskyttelsesegenskaber. Mellemlaget er et metalvarmeelement, såsom rustfrit stål, kobber, jern-krom-aluminium eller nikkel-chrom-legering ætsede varmeplader, som forarbejdes til tilpassede varmekredsløb gennem præcisionsætsningsteknologi for at opnå effektiv og ensartet opvarmning.

(2) Forberedelse af basismaterialer til fremstillingsprocessen: Vælg polyimidfilm og metalfolie af høj renhed for at sikre råmaterialernes kvalitetsstabilitet.

Kredsløbsætsning: Ved hjælp af præcisionsætsningsteknologi forarbejdes metalsubstratet til et designet varmekredsløb, hvilket sikrer nøjagtigheden og konsistensen af ​​kredsløbet.

Højtemperatur varmpresning: Det ætsede metalvarmeelement og polyimidfilm er lamineret gennem en højtemperatur- og højtryks termisk bindingsproces (temperatur 200 - 350 ℃, tryk 5 - 15MPa) for at danne en integreret struktur, der sikrer produktets robusthed og stabilitet.

Ydelsestest: Udførelse af forskellige tests på færdige produkter, herunder elektriske, termiske og mekaniske præstationstests, for at sikre, at produkterne lever op til kvalitetsstandarder.

5. Produktfordele: Fleksibel pasform: Blød og bøjelig, den kan tilpasse sig varmebehovene for forskellige komplekse former af overflader. Uden at ændre udstyrsstrukturen kan den perfekt passe til forskellige uregelmæssige overflader, hvilket løser problemet med, at traditionelle varmeplader ikke kan passe til uregelmæssigt udstyr.

Effektiv og præcis: Med ensartet varmeudvikling og en termisk ledningsevne på >2W/(m・K) kan den hurtigt konvertere elektrisk energi til termisk energi, opnå hurtig opvarmning og præcis temperaturkontrol, der opfylder højpræcisionskravene til temperaturkontrol på forskellige områder.

Sikker og pålidelig: Med fremragende isolering og høj temperaturbestandighed opretholder den stabil elektrisk ydeevne og mekanisk styrke selv under ekstreme temperaturforhold og komplekse arbejdsmiljøer, hvilket sikrer sikkerhed og pålidelighed under brug.

Stærk tilpasning: Tilpasset design kan leveres til produktparametre såsom størrelse, form, effekt og spænding i henhold til specifikke kundebehov, der opfylder personlige krav til forskellige applikationsscenarier.

Energibesparelse og miljøbeskyttelse: Høj termisk effektivitet, i stand til at reducere energiforbruget betydeligt og opfylder kravene i det moderne samfund til energibesparelse og miljøbeskyttelse.

VI. Detaljeret forklaring af anvendelsesscenarier (I) Luftfartsområde I rumfartsudstyr såsom satellitter og bæreraketter bruges PI-varmeplader primært i termiske styringssystemer for at sikre normal drift af udstyret under ekstreme temperaturforhold. For eksempel er PI-varmeplader produceret af Shanghai Changqing Industrial blevet brugt i vid udstrækning i de termiske styringssystemer i Kinas polære kredsløbs-meteorologiske satellitter og geostationære kredsløbskommunikationssatellitter. Driftsdata i kredsløb indikerer, at de med succes er blevet tilpasset til forskellige satellitmodeller såsom navigationssatellitter og videnskabelige eksperimentsatellitter, hvilket har opnået adskillige applikationscertificeringer i kredsløb og positiv feedback fra satellitmodelbrugere.

(II) Opvarmning og isolering af lithiumbatteripakker i den nye energikøretøjssektor: I lavtemperaturmiljøer kan PI-varmeplader give opvarmning og isolering til lithiumbatteripakker, forbedre batteriaktiviteten, sikre normal op- og afladningsydelse og forlænge batteriets levetid.

Opvarmning af karrosseritilbehør: bruges til afrimning af bakspejle, sædevarme, opvarmning af oliespande osv., for at forbedre kørekomforten og sikkerheden.

(III) Opvarmning af kirurgiske instrumenter inden for medicinsk udstyr: Ved at holde kirurgiske instrumenter ved en passende temperatur kan man undgå ubehag forårsaget af patienter på grund af for lave temperaturer, samtidig med at de kirurgiske instrumenters ydeevne forbedres.

Patientopvarmningsudstyr: såsom medicinske madrasser, varmetæpper osv., giver et varmt og behageligt behandlingsmiljø for patienterne, som er befordrende for deres restitution.

Diagnostisk udstyrs temperaturkontrol: I diagnostisk udstyr, såsom hæmatologianalysatorer og biokemiske analysatorer, sikrer PI-varmeark, at reagenser og prøver reagerer ved den passende temperatur, og derved forbedrer nøjagtigheden af ​​diagnostiske resultater.

(4) Batteriopvarmning til mobile enheder i forbrugerelektroniksektoren: I kolde miljøer bruges den til at opvarme batterierne i enheder som smartphones og tablet-computere, hvorved batteriets levetid og ydeevne forbedres.

Skønheds- og frisørudstyr: I enheder som glattejern, krøllejern og skønhedsinstrumenter kan PI-varmelagner hurtigt varmes op og opretholde en stabil temperatur, der opfylder de præcise temperaturkrav til skønhed og frisør.

(5) Anti-frysning og afrimning af industrielt udstyr i industriområdet: bruges til frostsikring og afrimning af udendørs ATM-maskiner, kamerahuse, flydende krystalskærme (LCD'er), optisk udstyr osv., for at sikre normal drift af udstyr i lavtemperaturmiljøer.

Industriel opvarmning og temperaturkontrol: Under komplekse arbejdsforhold såsom højtemperatursmeltning, lavtemperaturkøling og konstant temperaturvedligeholdelse kan PI-varmeplader sikre nøjagtig og stabil temperaturkontrol og derved forbedre industriel produktionseffektivitet og produktkvalitet.

VII. Installations- og brugsvejledning (I) Installationsmetode: Klæbende bagside: Nogle produkter leveres med klæbemiddel på bagsiden, som kan klæbes direkte på overfladen, der kræver opvarmning. Installationen er enkel og hurtig, velegnet til flade eller let buede overflader.

Mekanisk fiksering: Ved scenarier med betydelige vibrationer eller høje krav til monteringsfasthed kan mekaniske metoder såsom skruer og spænder anvendes til fiksering.

Indlejret installation: Under udstyrsdesignfasen kan PI-varmepladen indlejres i udstyret for at opnå et integreret design, hvilket sparer plads og forbedrer udstyrets æstetiske udseende.

(II) Forholdsregler for brug: Undgå overbelastning: Overhold nøje produktets nominelle effekt og spænding for at forhindre produktskade eller sikkerhedsuheld forårsaget af overbelastning.

Undgå ridser af skarpe genstande: Overfladen på PI-varmepladen er relativt skrøbelig, så den bør undgås at komme i kontakt med skarpe genstande for at forhindre, at det isolerende lag bliver ridset, hvilket kan påvirke den elektriske isoleringsevne.

Regelmæssig inspektion og vedligeholdelse: Inspicér regelmæssigt udseendet og den elektriske ydeevne af PI-varmepladen, og udskift den omgående, hvis der konstateres nogen unormaliteter for at sikre normal brug af produktet.

Overhold sikkerhedsbestemmelser: Sørg for, at produkter har de passende sikkerhedscertificeringer baseret på produktsalgsmarkedet, såsom UL (USA), CE (EU), RoHS (Restriction of Hazardous Substances) osv. Følg relevante sikkerhedsspecifikationer under installation og brug.

VIII. Kvalitetscertificering og eftersalgsservice (I) Kvalitetscertificering International certificering: Nogle produkter har bestået internationale certificeringer såsom UL, CE og RoHS, hvilket opfylder kvalitets- og miljøbeskyttelseskravene på det internationale marked.

Indenlandsk certificering: Specialiserede produkter til rumfarts- og militærindustrien har bestået GJB9001C-2017 nationale militærstandardcertificering; nogle virksomheder har også opnået ISO 9001, IATF 16949 og andre kvalitetsstyringssystemcertificeringer, der sikrer stabilitet og pålidelighed af produktkvalitet.

(II) Tilpasset eftersalgsservice: Vi giver kunderne one-stop tilpassede tjenester lige fra produktdesign, prototyping til produktion. Vi arrangerer professionelle tekniske teams til at kommunikere med kunderne og sikrer, at produkterne opfylder deres individuelle behov.

Eftersalgsgaranti: Vi yder en vis periode med produktgarantiservice. I løbet af garantiperioden, hvis produktet udviser ikke-menneskelige kvalitetsproblemer, kan kunderne nyde gratis reparations- eller udskiftningstjenester. Derudover har vi etableret et omfattende eftersalgs kundeservicesystem for hurtigt at svare på kundeforespørgsler og -klager og give kunderne eftersalgsservice af høj kvalitet.
