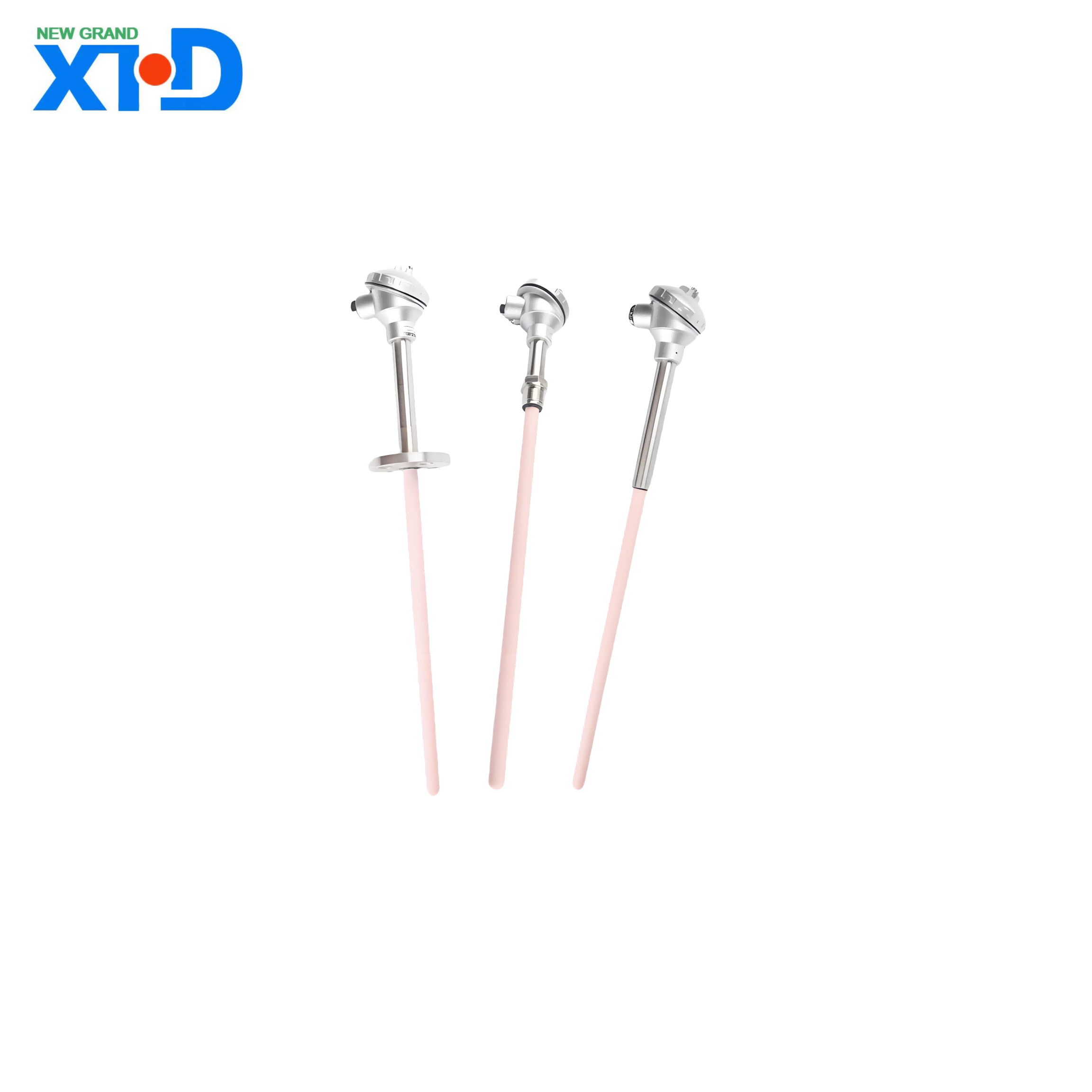

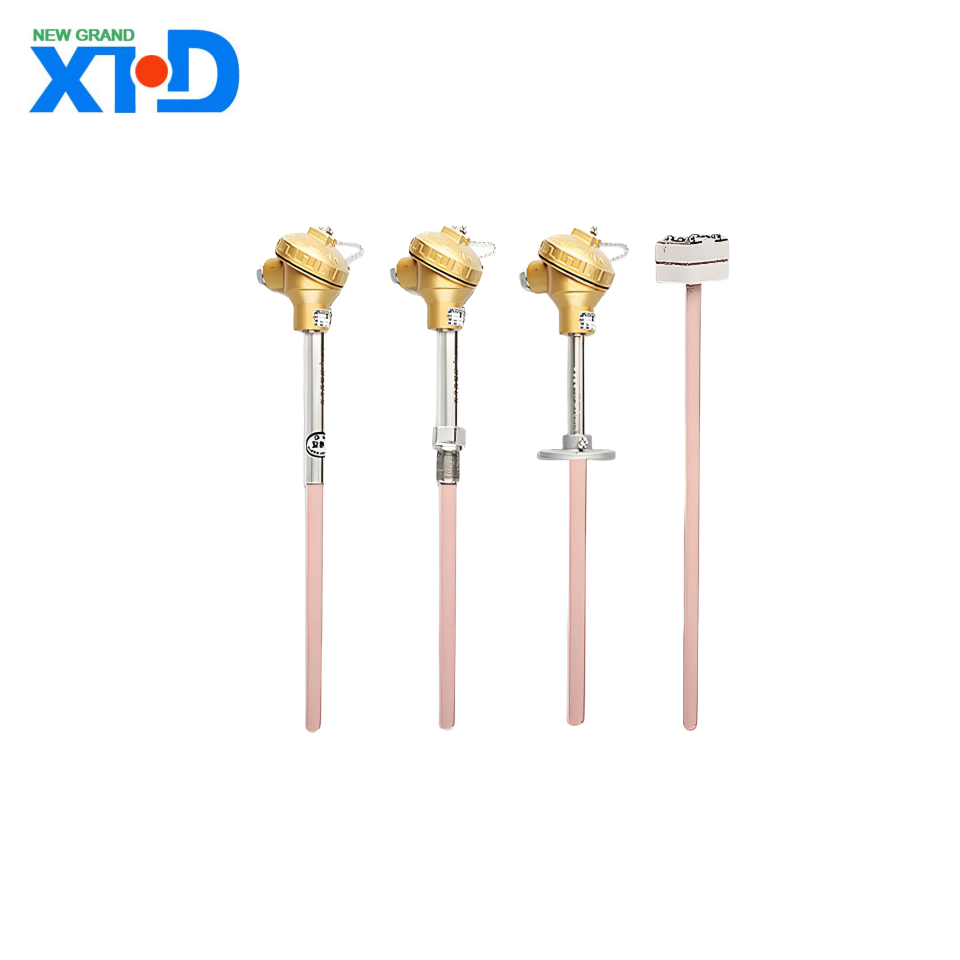

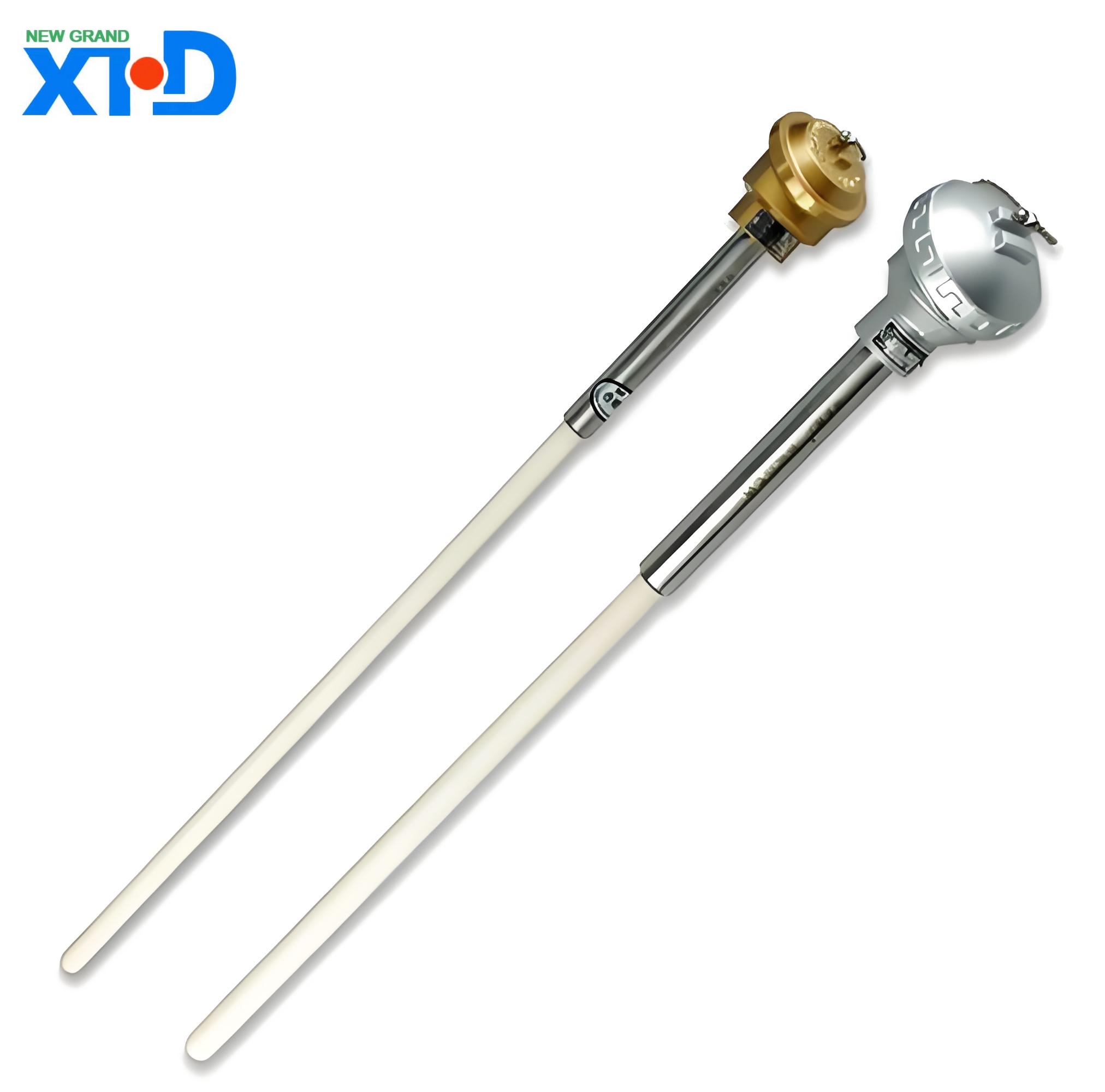

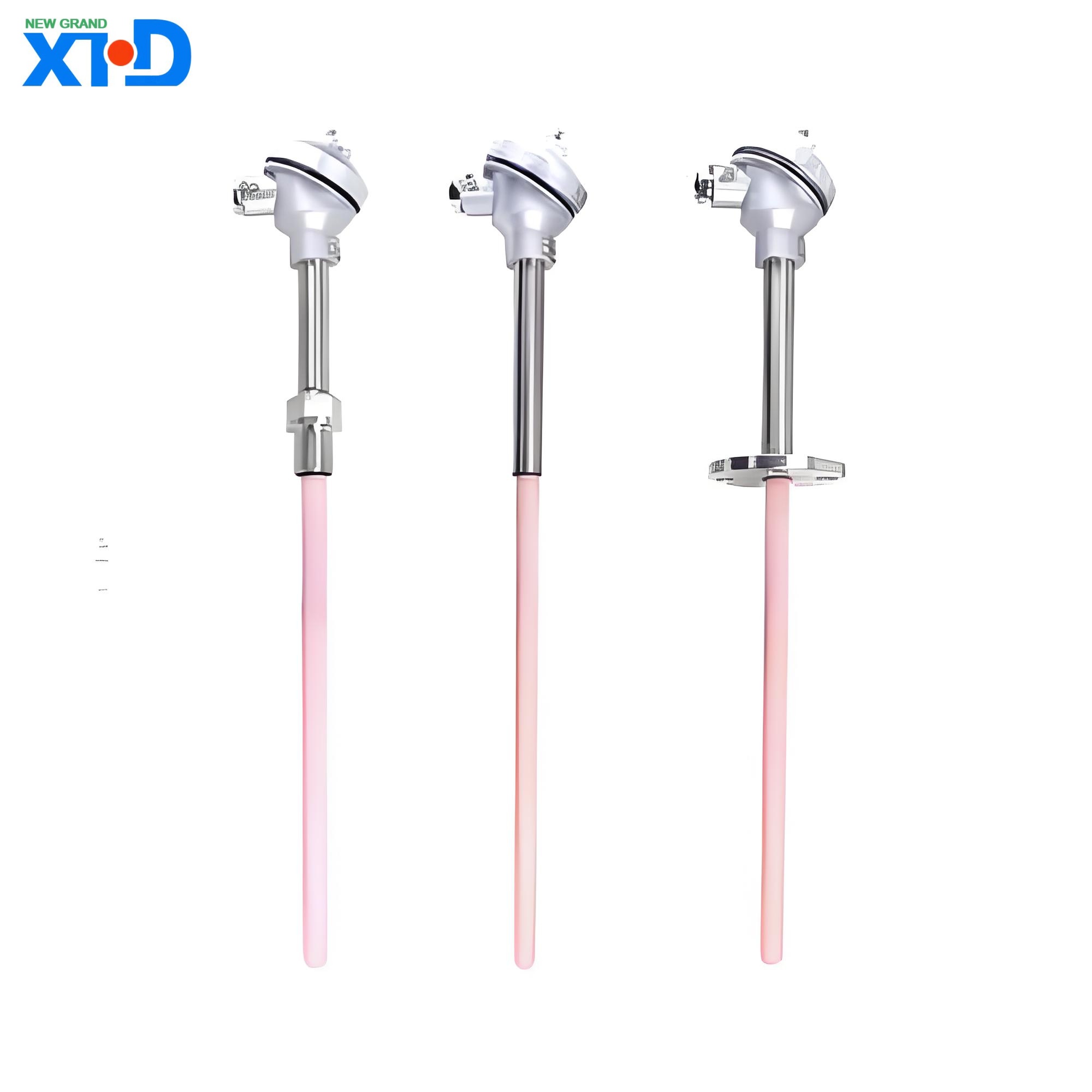

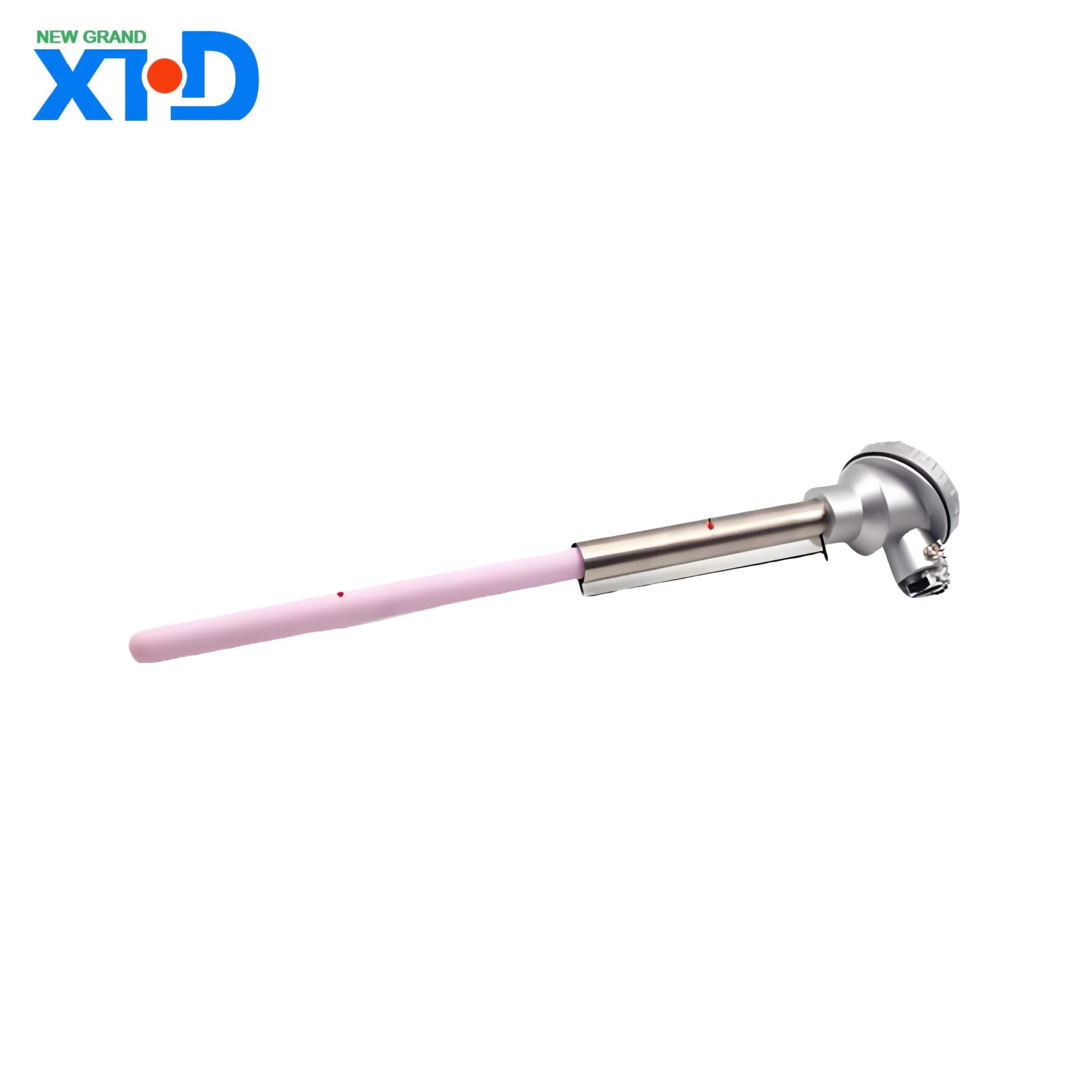

Produktindførelse af S-type termoelement (Platinum Rhodium 10 Platinum Thermocouple)
1 、 Produktoversigt
S-type termoelement (skala S) er en internationalt anerkendt ædle metaltermoelement, der består af platin rhodiumlegering (platin 90%, rhodium 10%) som den positive elektrode (SP) og ren platin som den negative elektrode (SN). På grund af sin fremragende høje temperaturresistens, høj præcision og langvarig stabilitet er den vidt brugt i industriel måling af høj temperatur, videnskabelige forskningseksperimenter og præcisionsinstrumentfelter, især egnede til oxidation og inert atmosfære-miljøer.
2 、 Arbejdsprincip
S-typen termoelement fungerer baseret på sebeck-effekten, hvilket betyder, at når der er en temperaturforskel mellem to forskellige metalledere i begge ender, genereres et termoelektrisk potentiale. Temperaturværdien kan beregnes ved at måle det termoelektriske potentiale (MV). Dens temperaturelektromotoriske kraftforhold overholder IEC 60584-1 internationale standard med god linearitet og fungerer især godt i området med høj temperatur (over 1000 ° C).
3 、 Tekniske parametre
Projektparameterbeskrivelse
Divisionsnummer s
Temperaturmålingsområde til langvarig anvendelse: 0 ~ 1450 ° C; Kortvarig grænse: 1600 ° C (tilpasses op til 1700 ° C)
Nøjagtighedsniveau I: ± 1 ° C eller ± 0,25% T (t er den målte temperatur)
Niveau II: ± 1,5 ° C eller ± 0,25% T
Standardtråddiameterspecifikationer: 0,5 mm, 0,8 mm, 1,0 mm (valgfri rustning eller keramisk kappe)
Beskyttende rørmateriale: Keramik med høj temperatur (al ₂ o ∝), kvartsrør, molybdænitanlegering (tilpasset i henhold til brugsmiljøet)
Responstid Bare trådstatus: <1 sekund (ved 1600 ° C); Med beskyttende rør: 3-10 sekunder (afhængigt af diameter og materiale)
4 、 Produktfunktioner
.
Fremragende præstation med høj temperatur
Kan fungere stabilt i lang tid ved 1600 ° C, med fremragende oxidationsmodstand, der er egnet til ekstreme miljøer såsom metallurgi og glassmeltningsovne.
.
Høj præcision og stabilitet
Gentagen fejl ≤ 0,1%, årlig drift <0,05%, opfylder kravene til højpræcisionstemperaturmåling for laboratorier og industrier.
Stærk antiforureningsevne
Platinum rhodiumlegeringsmateriale er resistent over for kemisk korrosion, stabilt i svovlholdige, brint og andre atmosfærer og har en lang levetid.
.
.
International standardisering
Sammenlignet med standarder som IEC 60584-1 og ASTM E230, kompatibel med mainstream temperaturkontrolinstrumenter.
5 、 Typiske applikationsområder
Industrielle high-temperatur-scenarier: stålsmeltning, keramisk sintring, halvlederskiver forarbejdning
Forskningseksperimenter: Forskning med høj temperaturmateriale, Aerospace Engine -testning
Energiindustri: Gasturbinudstødningsovervågning, atomreaktorstemperaturstyring
Laboratorieudstyr: Højtemperaturovn, termisk analysator (TGA/DSC)
6 、 Selection Guide
Valg af temperatur og beskyttelsesrør
.
≤ 1300 ° C: Keramik (al ₂ o ∝) beskyttende rør anbefales til høj omkostningseffektivitet.
1300-1600 ° C: Tæt keramisk keramik eller molybdæn-titanlegering af høj renhed kræves.
Kort sigt 1700 ° C: Valgfri bare trådstrådstruktur uden beskyttende rør (kræver inert atmosfærebeskyttelse).
.
Tråddiameter og responshastighed
Jo tyndere tråddiameteren, jo hurtigere er responsen, men den mekaniske styrke falder. Anbefal en tråddiameter på 0,5 mm til dynamisk temperaturmåling og 1,0 mm til fast installation.
Valg af forlængelse af kabel
Den kompenserende ledning skal vælges som SC (kobberkobbernikkel -legering) med en arbejdstemperatur på -20 ~ 100 ° C for at sikre signaloverførselsnøjagtighed.
7 、 Forholdsregler for brug
.
Installationsspecifikationer
Undgå langvarig anvendelse til at reducere atmosfærer såsom CO og H ₂, da det kan forårsage omfavnelse af platinelektroden.
Det beskyttende rør skal installeres lodret eller vandret for at undgå mekanisk vibration, der forårsager brud.
.
Forureningskontrol
.
Det er strengt forbudt at komme i kontakt med metaldampe (såsom zink og bly), ellers vil det forurene elektroderne og forårsage termoelektrisk potentiel drift.
Rengør regelmæssigt overfladoxidet af elektroden med 10% fortyndet saltsyre (kun anvendelig på ikke -keramiske beskyttelsesrør).
.
Kalibrering og vedligeholdelse
Udfør høj temperatur fastpunktskalibrering hver 6. måned (såsom antimonpunkt 630,63 ° C, kobberpunkt 1084,62 ° C).
8 、 Markedsfordel
Sammenlignet med B-type og R-type termoelementer har S-type en højere omkostningseffektivitet i temperaturområdet 1300-1600 ° C; Sammenlignet med billige metaltermoelementer såsom K-type og N-type udvides deres levetid med 3-5 gange, hvilket gør dem særligt egnede til scenarier, der kræver høj pålidelighed og nøjagtighed.
9 、 Service support
Sørg for tilpassede løsninger (såsom multi-punkttemperaturmålingarray, vakuumspecifik emballage)
