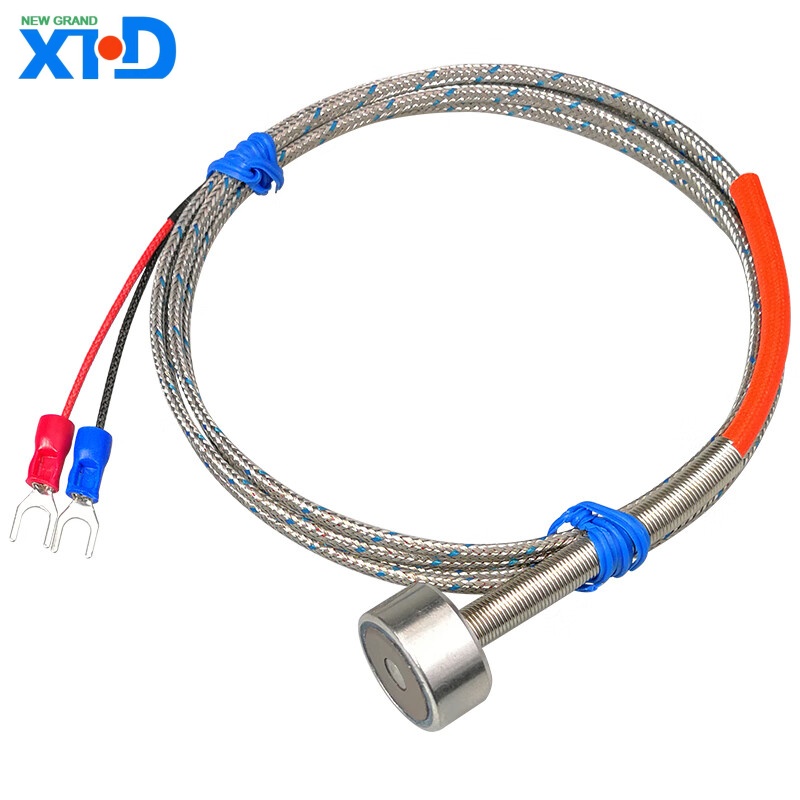

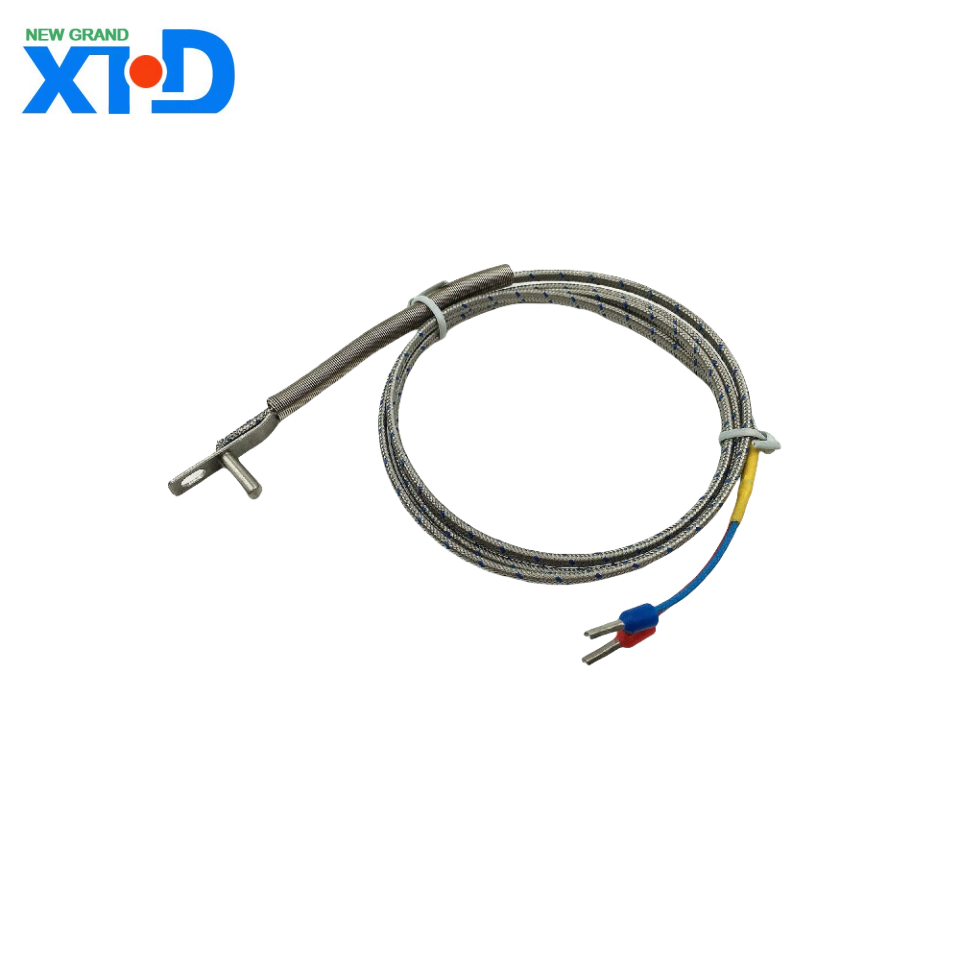

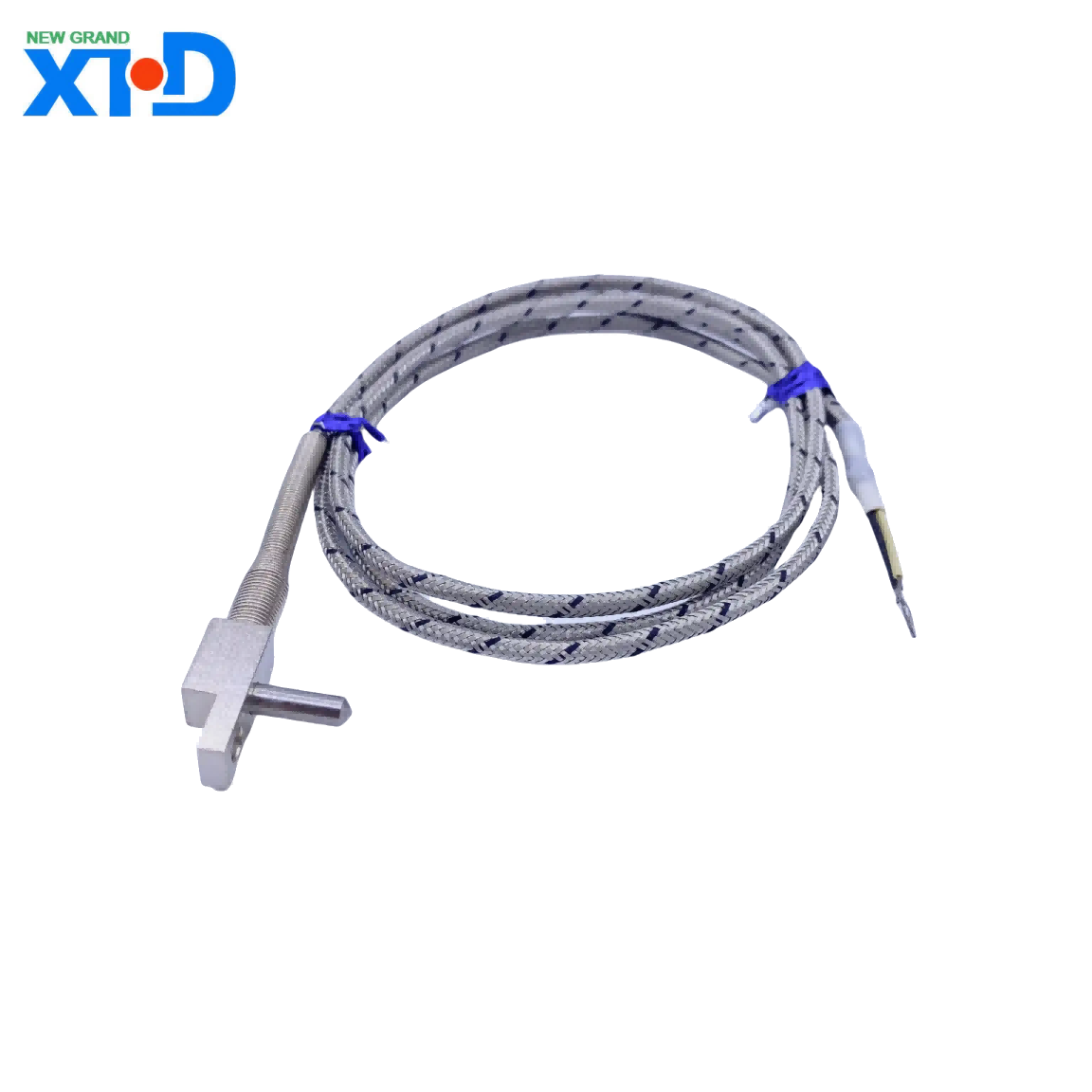

T-type termoelement (kobberkonstantan termoelement) produkt introduktion
1 、 Produktoversigt
Termoelementet Type T er en temperatursensor designet baseret på Seebeck -effektprincippet, der består af to forskellige metalledere (rent kobber til den positive elektrode og kobbernikkellegering til den negative elektrode, dvs. Constantan). Det har egenskaberne ved høj stabilitet og fremragende måling af lav temperatur. Som en af de internationalt standardiserede termoelementstyper (i overensstemmelse med IEC 584 -standard), er den vidt brugt i mellem- og lavtemperaturmålingsscenarier inden for videnskabelig forskning, industri, medicinske og andre felter.
2 、 kernefunktioner og fordele
1. temperaturmålingsområde
Typisk rækkevidde:- 200 ° C til+350 ° C
Kortvarig grænse: kan tolerere op til 400 ° C (men langvarig anvendelse anbefales at være ≤ 200 ° C for at forlænge levetiden).
2. Materialesammensætning og polaritet
Positive Electrode (TP): Oxygenfrit kobber (Cu) med en renhed på ≥ 99,9%med svag oxidationsmodstand og bør undgå oxidationsmiljøer med høj temperatur.
Negativ elektrode (TN): Kobber (CUNI44), også kendt som kobbernikkel -legering (indeholdende 55% kobber og 45% nikkel), har fremragende korrosionsbestandighed.
3. nøgleprestationsindikatorer
Følsomhed (sebeckkoefficient): ca. 43 μ V/° C, med fremragende linearitet i lavtemperaturområdet (-200 ° C til 0 ° C).
Nøjagtighedsniveau:
Klasse 2: ± 0,5 ° C eller ± 0,4% (alt efter hvad der er større)
Præcision Klasse 1: ± 0,5 ° C eller ± 0,4% (-40 ° C til+350 ° C)
Responstid: Afhængigt af materialet i den beskyttende ærme kan den blotte ledning være så lav som 0,1 sekunder (i væske), og den typiske værdi for rustfrie stål ærmer er 1-5 sekunder.
3 、 Struktur- og udvælgelseskonfiguration
1. standardstruktur
Beskyttende rørmateriale: Valgfrit 304/316 Rustfrit stål, polytetrafluoroethylen (PTFE), keramik osv., Velegnet til forskellige mediemiljøer.
Isoleringsmaterialer: Magnesiumoxid (MGO), glimmer eller polymerer med høj temperatur for at sikre inter-elektrodeisolering og temperaturresistens.
Type koblingsboks: Eksplosionssikker, vandtæt, almindelig plastikskal osv. Mødes beskyttelsesniveauet for IP54 til IP67.
2. valgfri modelparametre
Eksempel på parameterindstillinger
Sonde diameter 0,5 mm, 1,6 mm, 3 mm, 6 mm
Sonde længde 50 mm til 2000 mm (tilpasses)
Outputgrænseflade bare trådende, mikroplug, luftfartstik
Særlig behandling af elektromagnetisk interferensafskærmningslag, fleksibel rustning
4 、 Typiske applikationsscenarier
.
Engineering og videnskabelig forskning med lav temperatur og videnskabelig forskning
.
Måling af ultra-lavtemperaturmedier såsom flydende nitrogen (-196 ° C) og flydende ilt.
Overvågning af kold fælde temperatur i halvlederfremstilling.
.
Mad og farmaceutisk industri
.
Frosset opbevaring (-40 ° C til -18 ° C), pasteuriseringsproces (60 ° C til 85 ° C).
.
Medicinsk udstyr
.
Temperaturfeedbackkontrol for udstyr med lav temperaturbehandling og biologisk prøveopbevaringsbokse.
.
Industriel processtyring
.
Afsnit med lav temperatur af plastikekstruder, tørring af ovn, HVAC -system.
5 、 Forholdsregler for brug
.
Miljøbegrænsninger
.
Undgå langtidseksponering for miljøer over 350 ° C, da kobberelektrodeoxidation kan forårsage signaldrift.
Sulfidkorrosion kan forekomme i svovlholdige og reducere atmosfærer, og belægningsbeskyttelse eller keramisk kappe skal vælges.
.
Installationspunkter
.
Sørg for, at temperaturmålingspunktet er i fuld kontakt med termoelementets kryds for at reducere termiske gradientfejl.
Hold dig væk fra stærke elektromagnetiske felter, eller brug afskærmede kabler til at forhindre signalinterferens.
.
Kalibrering og vedligeholdelse
.
Det anbefales at udføre et årligt frysepunkt (0 ° C) kalibrering og kontrollere knudepunkternes oxidationsstatus efter brug af høj temperatur.
Ved udskiftning af kompensationstråden er det nødvendigt at matche den T-formede specielle model (såsom TX eller TC).
6 、 sammenlignet med andre typer termoelementer
Type temperaturområdet fordele Begrænsninger
T -type -200 ° C ~ 350 ° C lav temperaturnøjagtighed, lave omkostninger, høj temperaturoxidation
K -type -200 ° C ~ 1260 ° C bredt temperaturområde, stærk universalitet, lav temperatur ikke -linearitet
J-type 0 ° C ~ 750 ° C høj følsomhed, resistent over for at reducere atmosfæren og let korroderet af svovl
7 、 Sammendrag
T-typen termoelement, med sin fremragende måling af lav temperatur og økonomi, er blevet den foretrukne sensor i intervallet af -200 ° C til 200 ° C. Brugere er nødt til at vælge beskyttelsesstrukturer og installationsmetoder baseret på faktiske arbejdsvilkår og opretholdes regelmæssigt dem for at sikre langvarig stabilitet. For applikationer, der kræver højere temperaturer eller barske miljøer, kan K-type eller pansrede termoelementer betragtes som alternative løsninger.
